OxyGuard отверждение инертным газом

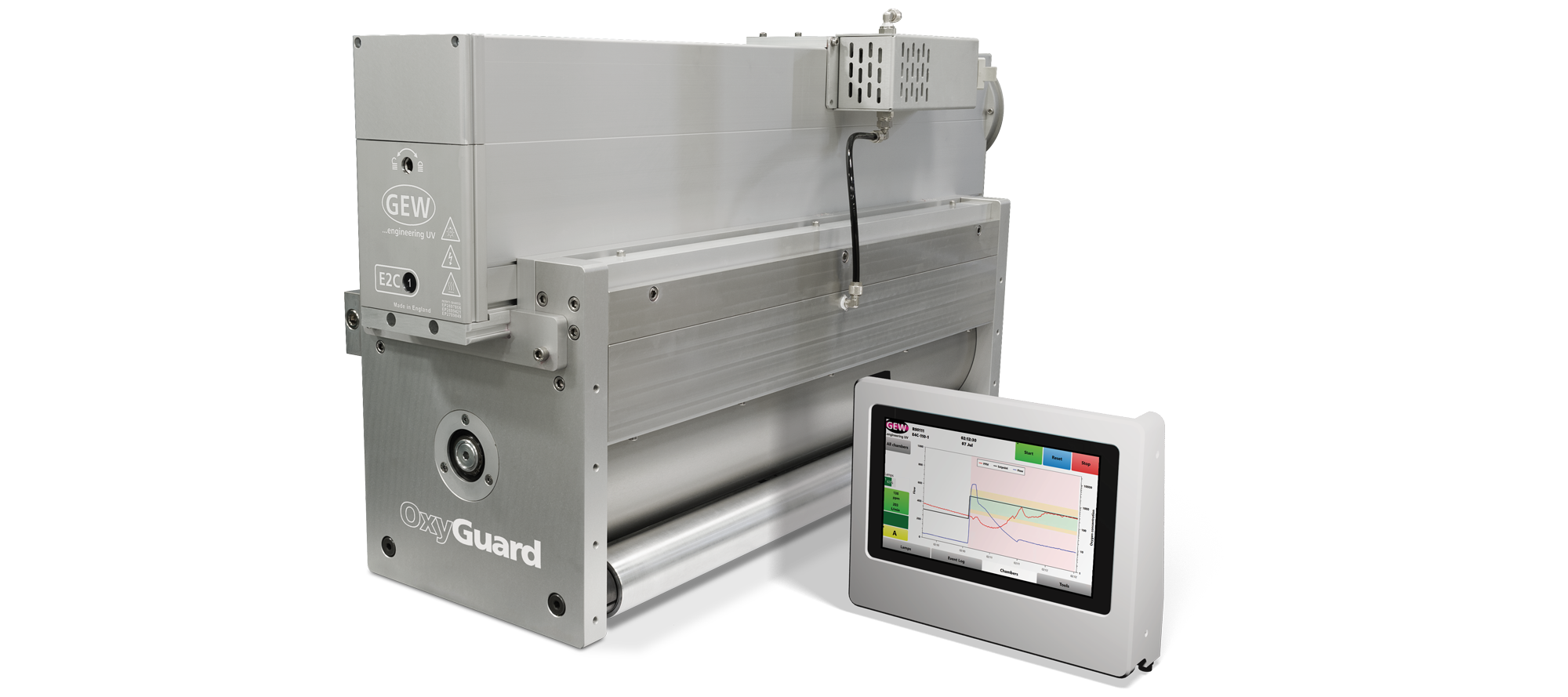

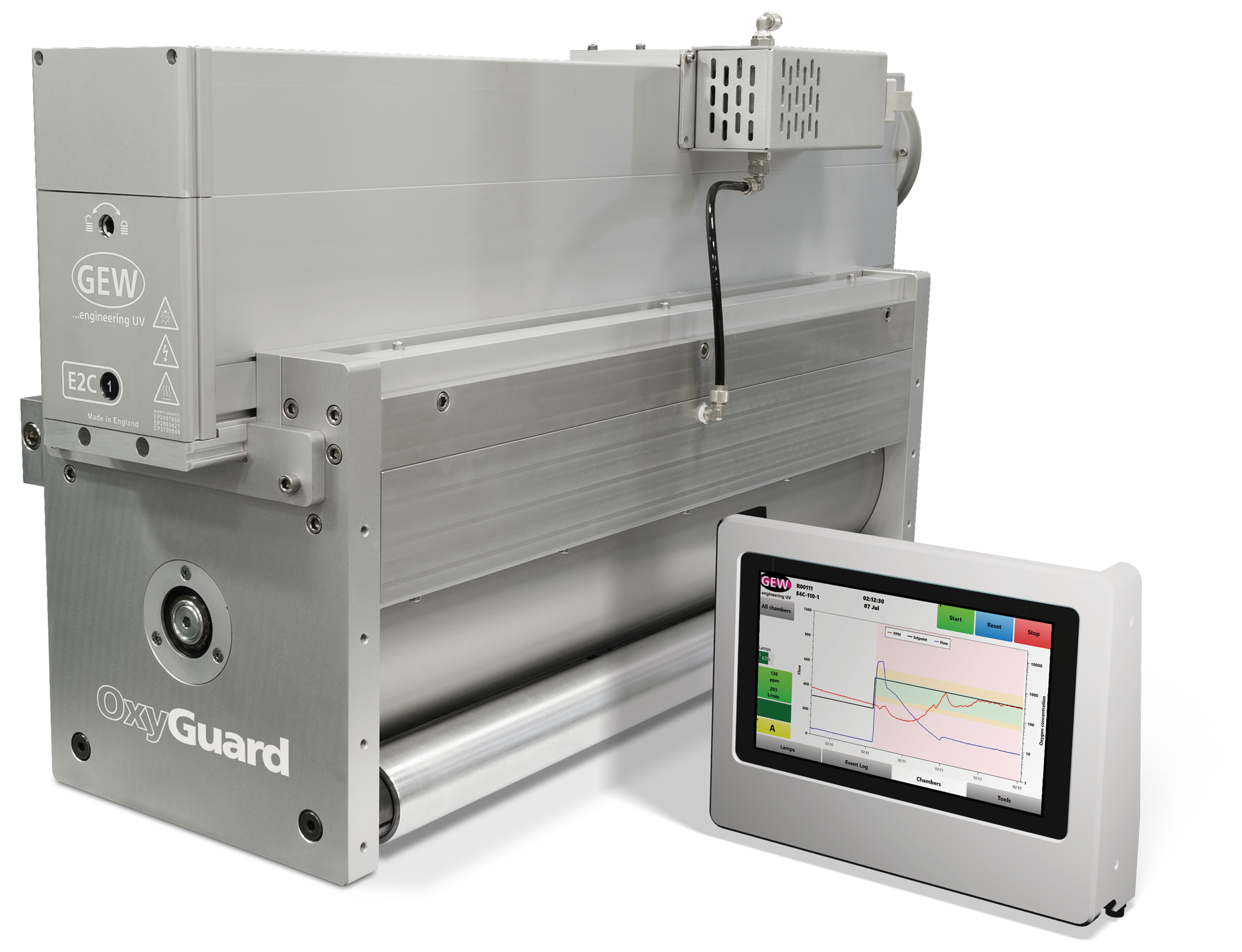

OxyGuard — это система контроля кислорода нового поколения от GEW. Она состоит из инновационной камеры с инертным газом и революционного программного обеспечения для точного регулирования концентрации кислорода. OxyGuard идеально подходит для печати с низкой миграцией/запахом, силиконизации и других высокоэффективных применений.
Управление с обратной связью
Система OxyGuard отличается значительно улучшенной функциональностью управления с замкнутым контуром. Заданные значения концентрации кислорода достигаются быстро и поддерживаются с точностью до ±10%, даже при использовании различных материалов или покрытий. Концентрация кислорода в камере и скорость потока четко отображаются на человеко-машинном интерфейсе (HMI). Инновационная система управления гарантирует отсутствие скачков концентрации кислорода даже при быстром ускорении машины. Настраиваемые пользователем полосы предупреждений и ошибок графически отображаются на HMI и могут выводиться через цифровые входы/выходы, если уровни превышены в течение регулируемого периода времени.
Отчетность по заданиям
OxyGuard включает в себя средство для записи данных о производительности системы полимеризации в режиме реального времени. Записываются и маркируются по времени уровень кислорода (ppm), интенсивность УФ-излучения, а также любые предупреждения и ошибки.
В целях соответствия требованиям законодательства или надлежащей производственной практики (например, Регламенту ЕС № 2023/2006) данные могут быть экспортированы через API GEW для интеграции с OEM-производителями или в виде отчета по электронной почте, запускаемого функцией «Журнал заданий» в интерфейсе пользователя.
*Эта брошюра на английском языке.
Преимущества OxyGuard
- Обеспечивает точный контроль уровня кислорода в ppm с помощью настраиваемых значений в диапазоне от 30 до 10 000 ppm.
- Алгоритм управления с обратной связью быстро достигает заданных значений и минимизирует расход инертного газа.
- Специально разработанные камеры поддерживают все модели и ширины ламп GEW, а также любое количество ламп в одной камере.
- Камеры могут располагаться на роликах, проходить прямо по направляющим полотнам или устанавливаться на конвейерах.
- Радикально улучшенный пользовательский интерфейс делает мониторинг и настройку процесса отверждения оператором проще, чем когда-либо.
- Доступны расширенные возможности настройки пользователем сигналов тревоги и предупреждений, что упрощает соблюдение технологических требований.
Технические характеристики
| требуемое давление N2 | 8 бар |
| Требования к потоку N2 | Свяжитесь с GEW |
| требуемая чистота N2 | 99.999% |
| Совместимость | Любая ртутная или светодиодная лампа GEW |
| Калибровка датчика | Ежегодно |
| Диапазон заданных значений | 30 – 10 000 ppm |
| Имеются датчики кислорода | Выход ввода/вывода |
| Конфигурация | Роликовый или плоскоходный |
Можно использовать и другие инертные газы, для получения подробной информации свяжитесь с компанией GEW.
*Эта брошюра на английском языке.
Как это работает

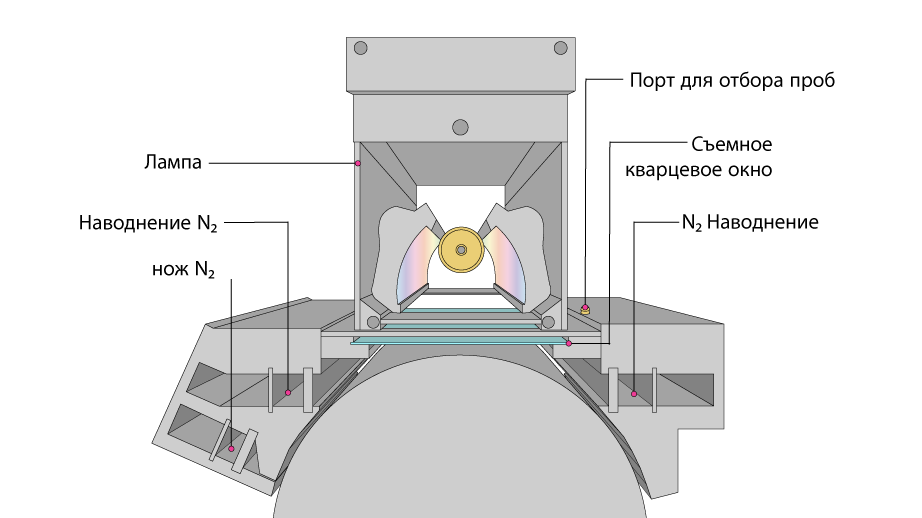

Наличие кислорода в окружающей среде снижает эффективность УФ-отверждения многих чернил и покрытий. Система OxyGuard преодолевает это, снижая концентрацию кислорода в точке отверждения. Вокруг материала создается камера с входными и выходными отверстиями, в которую закачивается инертный газ, обычно азот, для вытеснения воздуха и поддержания целевого уровня кислорода. Кварцевое окно в камере позволяет установить УФ-лампу снаружи камеры, и она будет светить сквозь нее, облучая чернила/покрытие. Уровень кислорода в камере контролируется датчиком кислорода. Алгоритм с замкнутым контуром точно регулирует поток инертного газа в камеру для поддержания целевого уровня кислорода (в ppm) по мере перемещения материала через камеру.
- УФ- лампа – Совместимо со всеми моделями ламп и любым количеством ламп.
- Камера вулканизации в инертном газе – Доступны в роликовом исполнении, для прямой транспортировки по полотну или в сборе на конвейерах.
- Блок управления инертным газом – Полностью электронное управление для контроля концентрации O2 и регулирования потока инертного газа.
- Анализатор кислорода – Компактный кислородный датчик, установленный рядом с камерой для быстрого реагирования.
- Подача инертного газа – Подача инертного газа в блок управления осуществляется заказчиком.
- Сенсорный экран HMI – Система управления процессом УФ-облучения GEW отображает концентрацию кислорода и поток инертного газа для каждой камеры.
- RHINO Power Electronics -OxyGuard используется электронная система управления.
Пример конфигурации показан на роликовой камере. Доступны и другие механические конфигурации (например, плоскодонный конвейер).
*Эта брошюра на английском языке.
Модернизация
Модернизация существующих азотных систем GEW RHINO/RLT с помощью программного обеспечения OxyGuard возможна без изменения конструкции камеры. Это быстрый и простой способ улучшить управление технологическим процессом и снизить потребление азота при разумных затратах.
*Эта брошюра на английском языке.
