Системы охлаждения
Работа любой УФ-системы генерирует избыточное тепло, которое необходимо быстро удалить для обеспечения единообразного, стабильного и продолжительного выхода ультрафиолетового излучения. Специалистами GEW разработана воздушная, водяная и азотная система охлаждения для целого ряда продукции. Все системы охлаждения обладают надежной конструкцией и прошли испытания в заводских условиях GEW на совместимость с вашими УФ-системами.

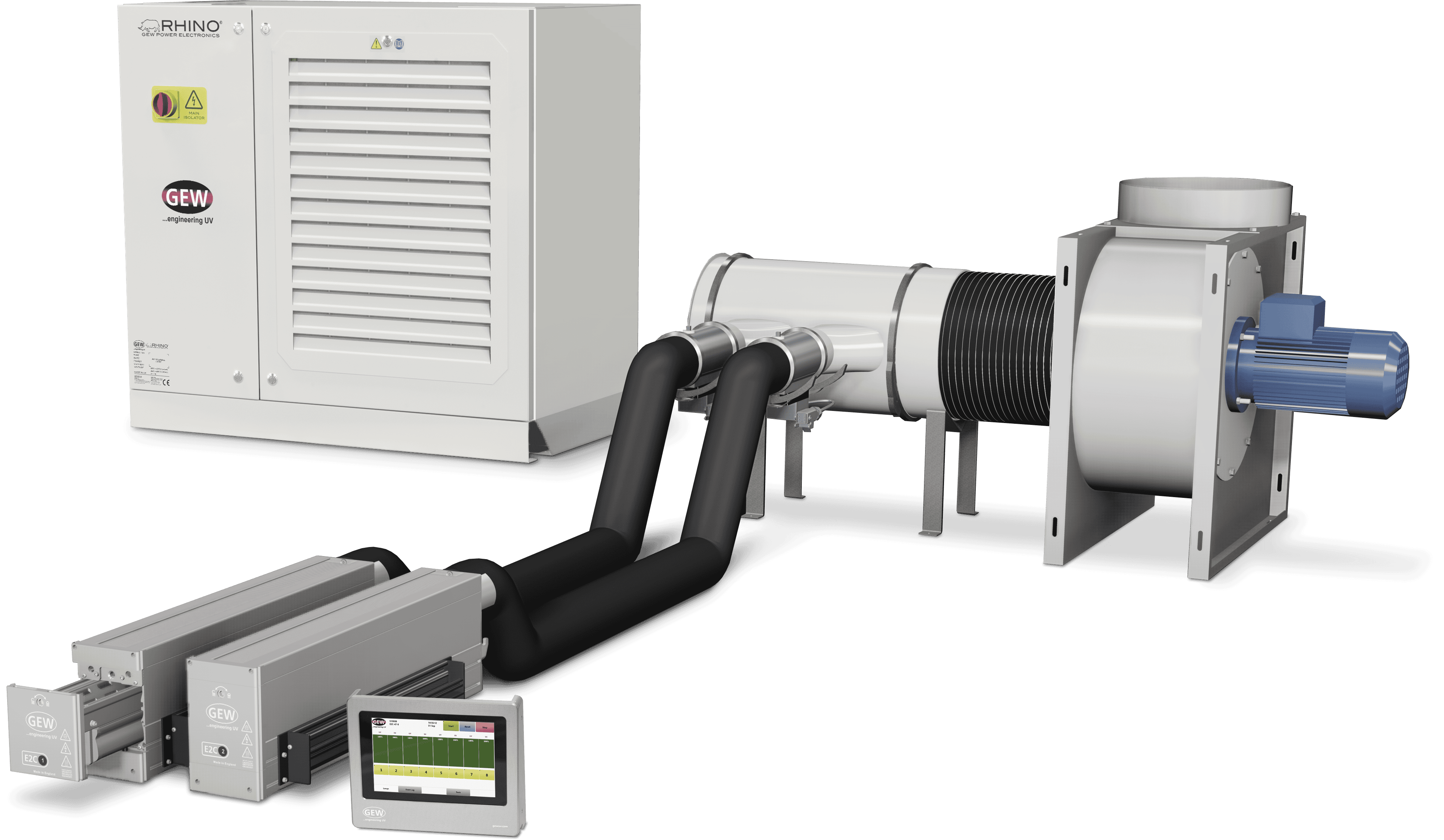

Любая система охлаждения как правило состоит из центрального вентилятора и коллектора. Жесткие стальные каналы проложены вдоль всей длины печатной машины. Выпуски соединены с лампами через равные промежутки за счет гибкого трубопровода. Автоматическая задвижка управляет расходом воздуха на головке лампы, контролируя постоянную температуру. Центральный вентилятор соединен с наружным каналом выпуска воздуха за пределы производства.
Системы водяного охлаждения как правило состоят из испарителя воздушного охлаждения. Водный коллектор монтируется вблизи установки. Подающие и возвратные шланги вместе со счетчиками расхода и контрольными приборами на каждом канале проложены к каждой ламповой головке.
Опытные инженеры GEW осуществят анализ и разработку решения, наилучшим образом соответствующего производственным задачам, а при необходимости спроектируют исключительно сложные системы охлаждения. Мы можем предложить широкий ряд готовых систем охлаждения, каждая из которых предусматривает техническую поддержку глобальной сети сервисных партнеров компании.
Варианты охлаждения от GEW
Air Blast Cooler

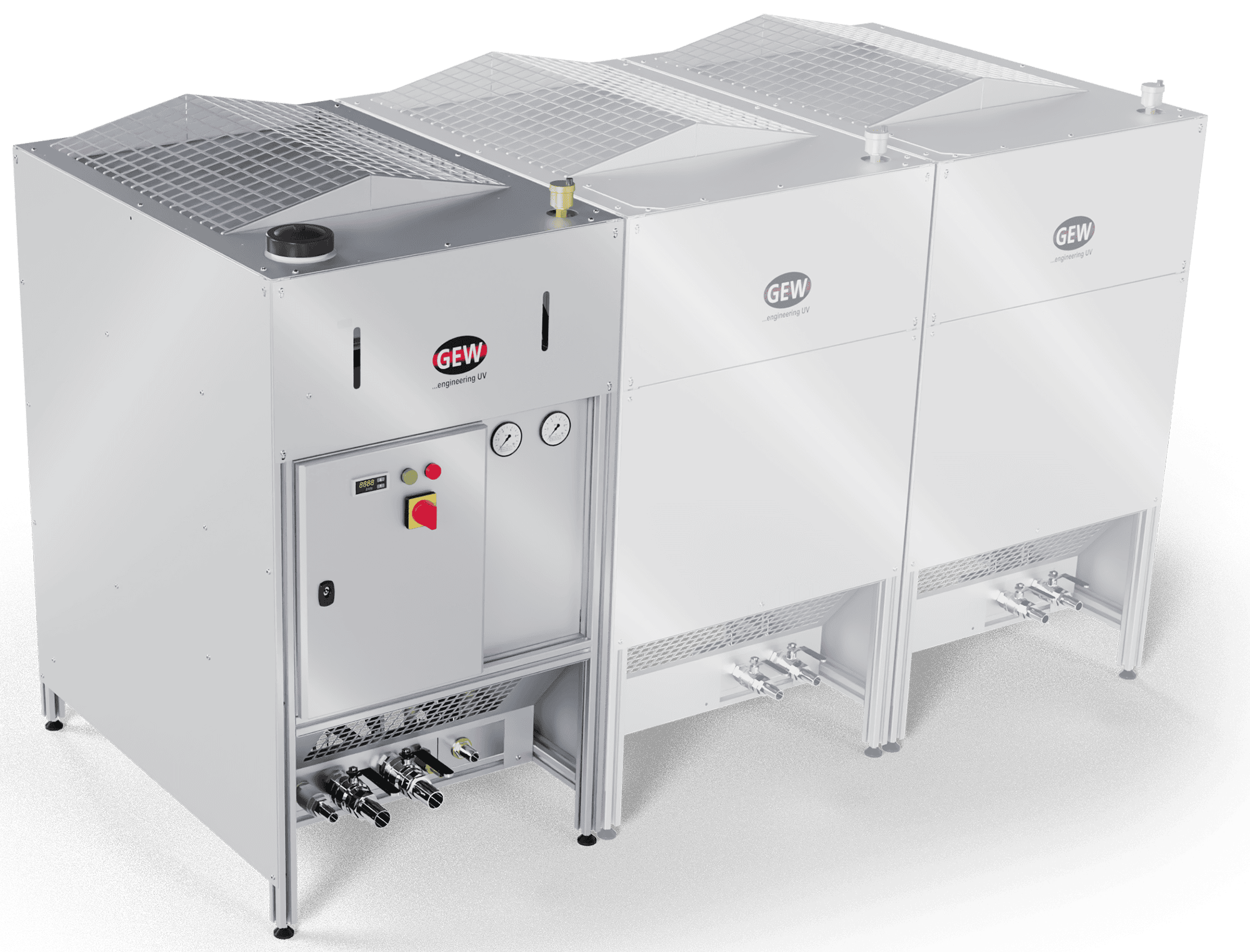

Система воздушного охлаждения GEW Air Blast Cooler представляет собой простую, энергоэффективную систему замкнутого контура, в которой теплообменник с воздушным охлаждением использует окружающий воздух для отвода тепла. Она обеспечивает эффективное охлаждение с низкими затратами на техническое обслуживание, без потерь воды, риска загрязнения и позволяет избежать использования регулируемых хладагентов (фторсодержащих газов), на которые с 1 января 2027 года в Европе распространяются новые ограничения ЕС.
Воздушные охладители предназначены для использования с УФ-системой GEW и могут быть сконфигурированы в тандеме для обеспечения холодопроизводительности 20 кВт, 38 кВт или 56 кВт. Это автономные холодильные установки, которые при необходимости могут быть подключены к атмосфере по воздуховодам заказчика. Основной блок состоит из осевого вентилятора, теплообменника, фильтра, насоса, расширительного бака, заправочного бака и шкафа управления. Вспомогательные блоки состоят из осевого вентилятора, теплообменника и фильтра.
Воздушные охладители обычно потребляют примерно на 50% меньше энергии, чем чиллеры, поскольку в них отсутствует необходимость в компрессорах.
*Данная спецификация на английском языке.
Теплообмен вода-вода

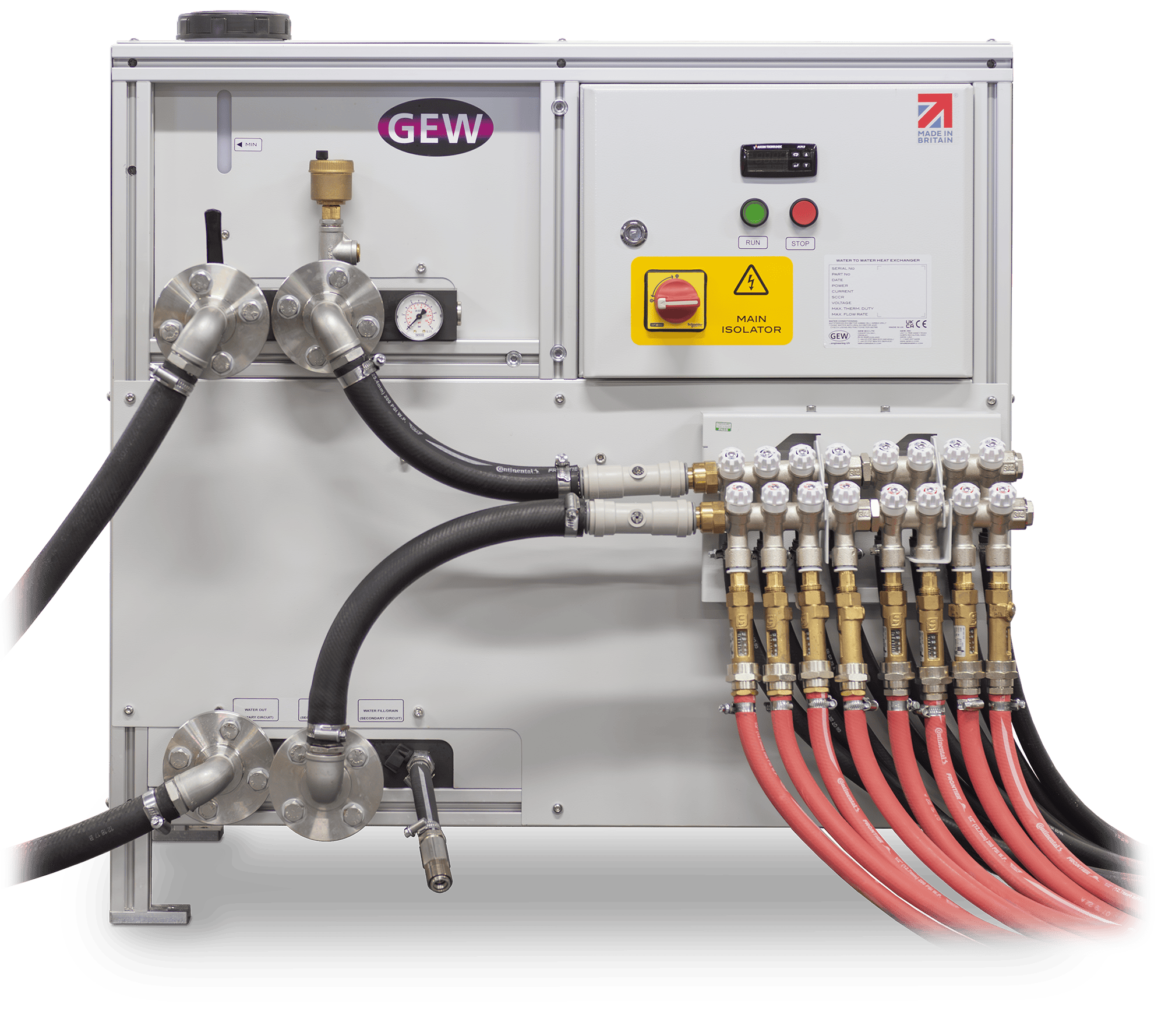

Водо-водяной теплообменник GEW обеспечивает охлаждение УФ-ламп и любых связанных с ними водоохлаждаемых радиаторов и роликов. Охлаждающая вода циркулирует в замкнутой системе под давлением, а любое тепло, выделяемое УФ-системой, отводится через водо-водяной теплообменник в собственную систему охлаждения заказчика. Таким образом, вода в двух контурах остается раздельной; внутренняя система называется «первичным контуром», а сторона GEW — «вторичным контуром».
Холодильная камера

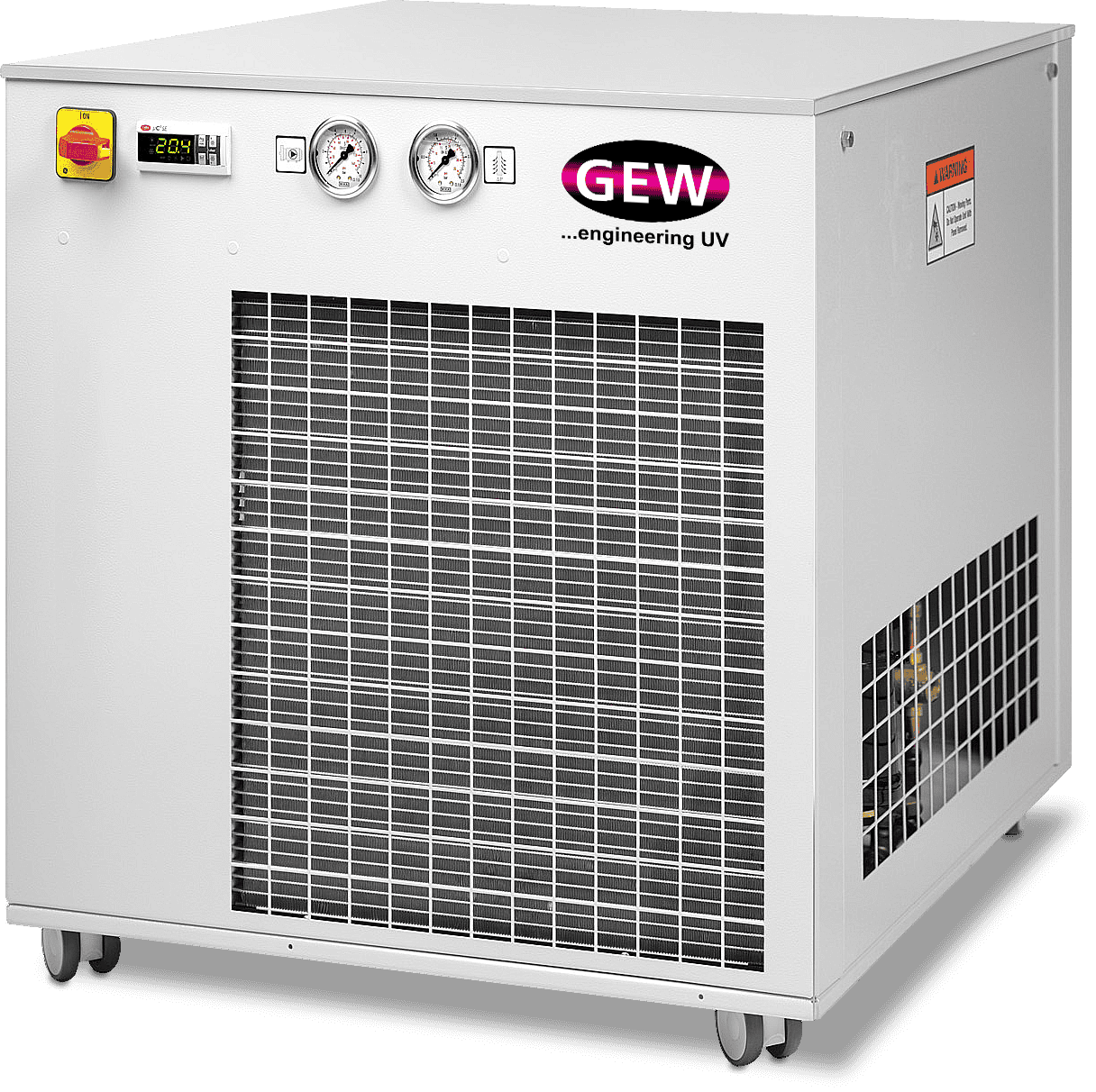

Чиллеры GEW работают по замкнутой системе жидкостного охлаждения, которая непрерывно циркулирует хладагент (обычно воду или смесь воды и гликоля) между чиллером и УФ-лампами.
Охладитель подключен к водопроводному коллектору, расположенному рядом с печатным станком. Насосы высокого давления подают охлажденную воду по специальным подающим и обратным шлангам непосредственно в каналы, встроенные в УФ-лампы или подложки светодиодных модулей.
По мере прохождения охлажденной жидкости через головку лампы она поглощает выделяемое окружающее тепло. Передавая тепло от металлических компонентов в жидкость, внутренняя температура системы полимеризации остается регулируемой.
Нагретая вода возвращается в центральный чиллер с воздушным охлаждением. Здесь она проходит через внутренний теплообменник (испаритель), где холодильный цикл отводит тепло от воды. Внутренние вентиляторы отводят это отведённое тепло в атмосферу, повторно охлаждая жидкость, чтобы её можно было перекачать обратно в пресс.
Таблица технических характеристик
| Air Blast Cooler | Теплообмен вода-вода | Холодильная камера | ||||||||
| Модель 1 | Модель 2 | Модель 3 | Модель 1 | Модель 2 | Модель 1 | Модель 2 | Модель 3 | Модель 4 | Модель 5 | |
| Холодопроизводительность | 20kW | 38kW | 56kW | 50kW | 120kW | 5.3kW | 9.8kW | 18.4kW | 31.9kW | 70kW |
| Габаритные размеры (Ш x Г x В, мм) | 743 x 1138 x 1360 | 1486 x 1138 x 1360 | 2229 x 1138 x 1360 | 1082 x 712 x 1060 | 1082 x 712 x 1060 | 640 x 640 x 635 | 715 x 945 x 1490 | 715 x 945 x 1490 | 715 x 945 x 1490 | 1040 x 1435 x 1890 |
| Модульные конфигурации | Главный блок | Главный блок + подчиненный блок | Главный блок + 2 подчиненных блока | Н/Д | Н/Д | |||||
| Температура окружающей среды | ≤ 35°C | ≤ 40°C | -15°C ≥ x ≤ 40°C* | |||||||
| Метод контроля | Управление вентилятором через термостат | Модулирующий клапан | Управление вентилятором конденсатора | |||||||
| Номинальный расход воды | 114 l/min | 100 l/min | 200 l/min | 13.8 l/min | 43 l/min | 80 l/min | 100 l/min | 196 l/min | ||
| Расход воздуха, создаваемый вентилятором (при непрерывной работе) | 8500m3 /h | 17000m3 /h | 25500m3 /h | Н/Д | 2400m3/h | 7000m3/h | 7000m3/h | 9000m3/h | 19,000m3/h | |
